聚苯乙烯

中文名称    聚苯乙烯

中文同名    苯乙烯乳胶;窄分布聚苯乙烯分子量;聚苯乙烯(PS);聚苯乙烯熔体流动

英文名称    Poly

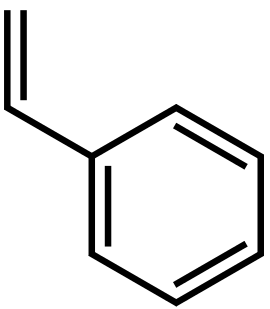

化学式       C8H8

分子量       104.14

CAS编号   9003-53-6

质检信息

质检项目        指标值

含量，%         ≥微球,直径 5.0 - 5.9μm ,2.5% w/v

PSA：          0.00000

LOGP：       2.32960

蒸气压 3.7 mm Hg ( 20 °C)

BRN 2506

密度  1.075?g/mL?at 20?°C

沸点  189?°C(lit.)

熔点  -52°C

闪点  169?°F

折射率 n20/D 1.449(lit.)

蒸气压 0.582mmHg at 25°C

水溶性 0.5-1.0 g/100 mL at 20 oC

化学特性

聚苯乙烯为无色、无臭、无味而有光泽的透明固体。溶于芳香烃、氯代烃、脂肪族酮和酯等。

产品用途

1.聚苯乙烯是一种热塑性树脂。主要用于加工成塑料制品如无线电、电视、雷达等的绝缘材料,并用于制硬质泡沫塑料、薄膜、日用品、耐酸容器等。

2.聚苯乙烯可用于粉类和乳液类化妆品。用于粉饼有很好的压缩性,可改善粉的黏附性能。赋予皮肤光泽和润滑感,是代替滑石粉和二氧化硅的高级填充剂。

3.主要用于制造音像制品和光盘磁盘盒、灯具和室内装饰件、高频电绝缘零件等

4.主要用作火车车辆部件、汽车零部件、船舶用塑料件、电讯电器零部件及建筑材料等

5.它具有成本低、刚性大、透明度好、电性能不受频率的影响等特点，因此可广泛地应用在仪表外壳、汽车灯罩、照明制品、各种容器、高频电容器、高频绝缘用品、光导纤维，包装材料等。

6.聚苯乙烯广泛地应用于建筑、运输、冷藏、化工设备的保温、绝热和减震材料等方面。

7.聚苯乙烯在工业上和日用品上广泛用作包装材料。如：瓶盖头、各种容器、大容量容器、取向薄膜、食品包装材料。聚苯乙烯泡沫塑料可用作电冰箱、火车、船、建筑等的绝热材料。在电气方面更是良好的绝缘材料和绝热保温材料。

生产方法

聚苯乙烯泡沫塑料应用于电子电器缓冲包装材料、蔬菜水果包装箱、海上漂浮制品等领域中，市场上生产聚苯乙烯时，常常会出现反应釜内粒子粒径不均匀、不集中的情况，产品合格率较低的情况，造成在生产过程中蒸汽使用量较大，且生产周期较长，一定程度上增加了企业成本，降低了企业的经济效益。

技术实现要素：

为解决上述的问题，本发明公开了一种快速成型可发性聚苯乙烯生产方法，由下列步骤组成：

1）将纯水100~120份加入反应釜中，开启搅拌后加入活性磷酸钙0.05~0.1份、磷酸三钠0.0001~0.0003份、十二烷基苯磺酸钠0.01~0.02份，转相后加入苯乙烯100份至反应釜内，再依次加入TBPB0.03~0.06份、DOP0.01~0.03份、DCP0.005~0.015份、甲苯0.15~0.3份、二甲苯0.2~0.4份、成核剂0.1~0.2份后搅拌均匀；

2）向反应釜设备夹套中通入蒸汽，缓慢升温；

3）55至65℃时加入BPO0.4~0.6份；

4）升温至88 至92℃后，恒温造粒，此过程时间4 ～6 小时；

5）加入分散剂磷酸钙0.1 ～ 0.15 份、灰钙粉0.1 ～ 0.2 份；

6）加入戊烷5~6份，通入蒸汽缓慢升温，升温至95 ～ 98℃后恒温反应1.5 ～ 2.5 小时；

7）升温至115 ～ 118℃后恒温反应3 ～ 3.5 小时, 温度控制在125 ～ 130℃，压力控制在0.8 ～ 0.95Mpa ；

8）反应完毕后,降温至45--50℃,出料。

低温升温速率为0.5—0.8℃/min，中温升温速率为0.2—0.3℃/min，高温升温速率为0.3—0.4℃/min。

成核剂PE 为牌号2000 与3000 的PE混合体，混合比例为1 ：0.8 ～ 1 ：1.2。

戊烷为混合戊烷，正戊烷与异戊烷的比例为6 ：4 ～ 8 ：2。

采用本技术方案，本发明的有益效果是：通过改变原辅料的种类、工艺所用原辅料配比等，使每釜产品粒子粒径更加均匀、集中，产品合格率高，泡粒弹性好，生产时发泡剂用量降低，由于具有优异的高发泡倍率、成型快、冷却时间短等加工性能，比现阶段可发性聚苯乙烯加工时节约蒸汽约30%，专门用于自动成型机的生产，生产周期比原来的原料缩短20 ～ 30%。

概述

聚苯乙烯是苯乙烯单体经加聚反应制得的产物，属高分子化合物。聚苯乙烯最早是由天然树脂香脂中的一种挥发性油得到的。1930年德国法本公司首先以连续本体聚合法试生产，随后，实现了工业化生产，是塑料中开发较早的品种。1982年的年产量仅次于聚乙烯和聚氯乙烯。苯乙烯主要由苯和乙烯经烃基化脱氢制取，单体既可按自由基反应历程聚合，也可按离子反应历程聚合，随反应类型、聚合方法不同，所得产物的性能、用途有很大差异。自由基聚合所得无规聚苯乙烯，耐温只有80℃；负离子配位聚合所得等规聚苯乙烯(苯基在碳链平面同侧)耐热可达240℃。本体聚合可得玻璃状透明、绝缘性能优异的硬质塑料；溶液聚合大多用于制取涂料。聚苯乙烯对酸、碱、盐、矿物油、有机酸、低级醇等具有良好的耐腐蚀性，但在丙酮、酯类、芳香烃等有机溶剂中发生软化或溶解。绝缘性好、透明、折光率高、耐水、着色性好，可制成各种色彩鲜艳的塑料制品。熔融时热稳定性和流动性非常好，易于加工，可模塑、挤塑成型。聚苯乙烯的薄膜可用作电容器的绝缘层和电器零件，泡沫塑料可作为精密仪器的包装材料，建筑上的隔音、防震材料。但聚苯乙烯性脆、耐温性差、表面硬度较低，使其应用受到限制。为此，常通过共聚或共混等方法改善其性能，扩大应用范围。聚苯乙烯中共混少量橡胶可明显改善抗冲击性能。苯乙烯与丁二烯的无规共聚物——丁苯橡胶广泛用作汽车轮胎。与丙烯腈共聚可提高制品的软化点，同时又不降低其透明度。三元共聚物 ABS是优良的工程塑料。苯乙烯与丁二烯嵌段共聚物是应用很广的热塑性弹性体。与二乙烯苯共聚可制取各种离子交换树脂的母体。聚苯乙烯上的苯环可进行各种化学反应，制得以聚苯乙烯为骨架而带有各种功能基的聚合物，以作高分子试剂或高分子催化剂。

聚苯乙烯树脂简称PS。于1939年在美国研制成功。以斯威罗尔的商品名首先实现了商品化。它与聚乙烯树脂、聚氯乙烯树脂一起成为使用频度最高的三大热塑性通用塑料。具有无味无臭、比重小、无色透明、着色自由，质硬、化学性能稳定、不吸湿等优点。但有质脆、热变形温度低(70℃)的缺点。能耐稀酸，但会受浓酸与卤素侵蚀。浇铸时会引起流动方向上聚合分子的配位而残留失真。可能引起强度的不均匀，在流动方向高，垂直方向低。所以有必要在成形时保持低温，加大浇涛压力，力图均匀。国际市场上聚苯乙烯树脂有三个等级： 一般用的QP、耐热用的HR与耐冲击用的HI。HR是a甲基苯乙烯聚合体。HI是丁二烯与苯乙烯的共聚合体，显著地改善了树脂的坚韧性。聚苯乙烯树脂主要用于收音机、电视机、高频电器件、玩具、家庭用具(如杯子、梳子、吊钩、刷柄、肥皂盒等)冰箱内装、涂料基料(苯乙烯改良醇酸树脂、苯乙烯改良环氧树脂)、发泡材料(苯乙烯发泡材料)等。此外，改善了耐油性、刚性与耐热性的AS树脂(丙烯腈苯乙烯树脂)、以提高耐气候性为目标的MS树脂(甲基丙烯酸酯树脂)以及改善了耐冲击性与机械强度的ABS树脂等作为其共聚合体被广泛应用。



性能

①力学性能：聚苯乙烯属于一种硬而脆的材料，延伸性极小，拉伸时无屈服现象。聚苯乙烯的拉伸、弯曲等常规力学性能在通用塑料中是很高的，但其冲击强度很低。聚苯乙烯的力学性能与合成方式、相对分子质量大小、温度高低、杂质含量及测试方法有关。

②热性能：聚苯乙烯的耐热性能较差，热变形温度为70～95℃，长期使用温度为60～80℃。聚苯乙烯的热导率较低，约为0.10～0.13W/(m·K)，基本不随温度的变化而变化，是良好的绝热保温材料。聚苯乙烯泡沫是目前广泛应用的绝热材料之一。聚苯乙烯的线膨胀系数较大，与金属相差悬殊甚大，故制品不易带有金属嵌件。此外，聚苯乙烯的许多力学性能都显著受到温度的影响。

③电学性能：聚苯乙烯是非极性的聚合物，使用中也很少加入填料和助剂，因此具有良好的介电性能和绝缘性，其介电性能与频率无关。由于其吸湿率很低，电性能不受环境温度的影响，但由于其表面电阻和体积电阻均较大，又不吸水，因此易产生静电，使用时需加入抗静电剂。

④化学性能：聚苯乙烯的化学稳定性比较好，可耐各种碱、一般的酸、盐、矿物油、低级醇及各种有机酸，但不耐氧化性酸(如硝酸)和氧化剂的浸蚀。聚苯乙烯还会受到许多烃类、铜类及高级脂肪酸的浸蚀，可溶于苯、甲苯、乙苯、苯乙烯、四氯化碳、氯仿、二氯甲烷以及易受酯类影响。此外，由于聚苯乙烯带有苯基，可使苯基α位置上的氢活化，因此聚苯乙烯的耐候性不好，如果长期曝光会变色变脆，其耐光性、氧化性都较差，使用时应加入抗氧剂。



化学品安全技术说明书

第一部分 化学品及企业标识

化学品中文名：聚苯乙烯

化学品英文名：polystyrene；styrene resin

企业名称：西陇化工股份有限公司

生产企业地址：广东省汕头市潮汕路西陇中街1-3号

邮 编: 515064 传 真: 0754-82481768

企业应急电话：0598-7509639

电子邮件地址：339904316@qq.com

网站地址：https://www.999gou.cn/

第二部分 成分/组成信息

√ 纯品　　　　　　　　　　　　混合物

有害物成分 浓度 CAS No.

聚苯乙烯 9003-53-6

第三部分 危险性概述

危险性类别：

侵入途径：吸入、食入

健康危害：聚合物基本无毒。毒性与聚合物中未聚合的单体即苯乙烯的量有关，主要对呼吸道有较强刺激作用。接触本品的工人有咽炎、慢性扁桃体炎的表现，个别工人患皮炎。

环境危害：对环境有害。

燃爆危险：可燃，其粉体与空气混合，能形成爆炸性混合物。

第四部分 急救措施

皮肤接触：脱去污染的衣着，用流动清水冲洗。如有不适感，就医。

眼睛接触：提起眼睑，用流动清水或生理盐水冲洗。如有不适感，就医。

吸　　入：脱离现场至空气新鲜处。如呼吸困难，给输氧。就医。

食　　入：饮足量温水，催吐。就医。

第五部分 消防措施

危险特性：粉体与空气可形成爆炸性混合物, 当达到一定浓度时, 遇火星会发生爆炸。加热分解产生易燃气体。

有害燃烧产物：一氧化碳。

灭火方法：用雾状水、泡沫、干粉、二氧化碳、砂土灭火。

灭火注意事项及措施：消防人员须佩戴防毒面具、穿全身消防服，在上风向灭火。尽可能将容器从火场移至空旷处。喷水保持火场容器冷却，直至灭火结束。

第六部分 泄漏应急处理

应急行动：隔离泄漏污染区，限制出入。消除所有点火源。建议应急处理人员戴防尘口罩，穿防毒服。穿上适当的防护服前严禁接触破裂的容器和泄漏物。尽可能切断泄漏源。用塑料布覆盖泄漏物，减少飞散。勿使水进入包装容器内。用洁净的铲子收集泄漏物，置于干净、干燥、盖子较松的容器中，将容器移离泄漏区。

第七部分 操作处置与储存

操作注意事项：密闭操作，提供良好的自然通风条件。操作人员必须经过专门培训，严格遵守操作规程。建议操作人员佩戴自吸过滤式防尘口罩，戴化学安全防护眼镜，穿防毒物渗透工作服，戴橡胶手套。远离火种、热源，工作场所严禁吸烟。使用防爆型的通风系统和设备。避免与氧化剂接触。搬运时要轻装轻卸，防止包装及容器损坏。配备相应品种和数量的消防器材及泄漏应急处理设备。倒空的容器可能残留有害物。

储存注意事项：储存于阴凉、通风的库房。远离火种、热源。应与氧化剂分开存放，切忌混储。配备相应品种和数量的消防器材。储区应备有合适的材料收容泄漏物。

第八部分 接触控制/个体防护

接触限值：

MAC(mg/m3): 未制定标准 PC-TWA（mg/m3）: 未制定标准

PC-STEL（mg/m3）: 未制定标准 TLV-C(mg/m3): 未制定标准

TLV-TWA(mg/m3): TLV-STEL(mg/m3):

监测方法：无资料。

工程控制：密闭操作。提供良好的自然通风条件。

呼吸系统防护：空气中粉尘浓度超标时，必须佩戴过滤式防尘呼吸器。紧急事态抢救或撤离时，应该佩戴空气呼吸器。

眼睛防护：戴化学安全防护眼镜。

身体防护：穿防毒物渗透工作服。

手 防 护：戴橡胶手套。

其他防护：工作现场严禁吸烟。保持良好的卫生习惯。

第九部分 理化特性

外观与性状：无色、无臭、无味的有光泽透明固体。

pH值: 无意义 熔点(℃): 无资料

沸点(℃): 无资料 相对密度(水=1): 1.04～1.06

相对蒸气密度(空气=1): 无资料 临界压力(MPa): 无资料

辛醇/水分配系数: 无资料 闪点(℃): 无资料

引燃温度(℃): 500(乳胶) 爆炸下限[％(V/V)]: 10(g/m3 )

爆炸上限[％(V/V)]: 无资料

溶解性：溶于芳烃、卤代烃、等。

主要用途：聚苯乙烯用于加工成无线电、电视、雷达等的绝缘材料, 并用于制硬质泡沫塑料、薄膜、日用品、耐酸容器等, 也用于合成纤维和涂料。

第十部分 稳定性和反应性

稳定性：稳定

禁配物：强氧化剂、酸类、卤素等。

避免接触的条件：受热。

聚合危害：不聚合

分解产物：

第十一部分 毒理学资料

急性毒性：

LD50：

TDL0: 20mg/kg 小鼠气管内

LC50：

刺激性：

第十二部分  生态学资料

生态毒性：

生物降解性：

非生物降解性：

其他有害作用：无资料。

第十三部分 废弃处置

废弃物性质：工业固体废物

废弃处置方法：建议用焚烧法处置。

废弃注意事项：处置前应参阅国家和地方有关法规。

第十四部分 运输信息

危险货物编号：无资料

UN编号：2211

包装类别：无资料

包装标志：

包装方法：无资料。

运输注意事项：起运时包装要完整，装载应稳妥。运输过程中要确保容器不泄漏、不倒塌、不坠落、不损坏。严禁与氧化剂、食用化学品、等混装混运。运输途中应防曝晒、雨淋，防高温。车辆运输完毕应进行彻底清扫。

第十五部分 法规信息

法规信息：下列法律法规和标准，对化学品的安全使用、储存、运输、装卸、分类和标志等方面均作了相应的规定：

　　中华人民共和国安全生产法(2002年6月29日第九界全国人大常委会第二十八次会议通过)；

　　中华人民共和国职业病防治法(2001年10月27日第九界全国人大常委会第二十四次会议通过)；

　　中华人民共和国环境保护法(1989年12月26日第七届全国人大常委会第十一次会议通过)。

第十六部分 其他信息

填表时间：  2022年11月10日

填表部门：      研发部

数据审核单位：

修改说明：       暂无

产品信息
[重量]	5ml
[颜色]	无色至淡黄色液体
危险性类别
[危险性类别]	非危险品
