磷酸氢钙
性质
中文名:磷酸氢钙
英文名:Calcium hydrogen phosphate

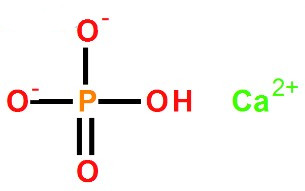

化学式:CaHPO4·2H2O
分子量:172.09
CAS号:7789-77-7 二水CAS号:7757-93-9无水
外观:白色单斜结晶
气味:无臭。无味。
密度:2.31
溶解性:溶于稀盐酸和稀硝酸,微溶于稀乙酸中,几乎不溶于乙醇和水。
包装:500g/瓶
技术条件
质检项目 指标值
氯化物(Cl),% ≤0.005
重金属(以Pb计),%≤0.001
硝酸盐(NO3) 合格
硫酸盐(SO4),% ≤0.02
干燥失重,% ≤22.0
含量(CaHPO4·2H2O),%98.0~103.0
澄清度试验/号 ≤5
盐酸不溶物,% ≤0.01
镁(Mg),% ≤0.2
铁(Fe),% ≤0.0015
砷(As),% ≤0.001
铵(NH4),% ≤0.01
化学特性
磷酸氢钙是一种化合物,通常以二水合物(其化学式为 CaHPO4 · 2H2O )的形式存在,但可经由加热变成无水的形式。磷酸氢钙几乎不溶于水,在 25°C 时的溶解度只有 0.02 g/100 mL 。在空气中稳定,加热至75℃开始失去结晶水成为无水物,高温则变为焦磷酸盐。易溶于稀盐酸、稀硝酸、醋酸,微溶于水(100℃。
产品用途
1.磷酸氢钙用于强化剂(补充钙)和膨松剂.
2.磷酸氢钙用于食品饲料添加剂,以补充禽畜饲料中的磷、钙元素。
3.磷酸氢钙用于分析试剂、塑料稳定剂、食品和饲料添加剂。在食品工业中作疏松剂、面团改良剂、缓冲剂、营养增补剂、稳定剂、乳化剂、稳定剂等。如作面粉、蛋糕、糕点、烘焙制品的膨松剂,复配型面包改质剂,油炸食品改良剂。亦用于饼干、奶粉、冷饮、冰激凌粉,作为营养增补剂或品质改良剂。
4.磷酸氢钙用于玻璃工业。
储存注意事项
应贮存在阴凉、通风、干燥、清洁的库房内。
磷酸氢钙生产方法
1.复分解法经脱氟、除砷和重金属的合格磷酸与食用纯碱溶液进行中和反应,得到合乎要求的磷酸二氢钠、磷酸氢二钠混合液,送入带有高速搅拌装置的反应器中。再把经提纯脱色的氯化钙溶液在高速搅拌下加入进行复分解反应。然后再加入经提纯脱色的纯碱溶液进行中和。反应结束后,经过漂洗,离心脱水,干燥,粉碎,制得药用磷酸氢钙成品。其
4H3PO4+3Na2CO3→2Na2PHO4+2Na2HPO4+3H2O+3CO2↑
2NaH2PO4+CaCl2→Ca(H2PO4)2+2NaC1
Ca(H2PO4)2+Na2CO3→CaHPO4+Na2HPO4+H2O+CO2↑
Na2HPO4+CaCl2→CaHPO4+2NaCl
2.复分解法经脱氟、除砷后的合格磷酸与食用纯碱进行中和反应,得到磷酸二氢钠、磷酸氢二钠混合液送入带高速搅拌装置的反应器中,将提纯脱色的氯化钙溶液在高速搅拌下加入进行复分解反应,再加入提纯脱色的纯碱溶液进行中和,反应产物经过漂洗、离心脱水、干燥粉碎,制得食用磷酸氢钙。其
4H3PO4+3Na2CO3→2NaH2PO4+2Na2HPO4+3H2O+3CO2↑
2NaH2PO4+CaCl2→CaC12PO4)2+2NaCl
Ca(H2PO4)2+Na2CO3→CaHPO4+Na2HPO4+H2O+CO2↑
Na2HPO4+CaCl2→CaHPO4+2NaCl
3.直接混合反应法 将含H3PO470%~80%的热法磷酸加热至40~50℃,与100目含95%CaCO3的方解石粉一同加入混合器中混合,发生剧烈反应生成磷酸氢钙和磷酸二氢钙混合物。物料经切碎、熟化后,物料中剩余的碳酸钙和磷酸二氢钙尽可能转化为磷酸氢钙。然后再送到回转窑烘干至含游离水3%以下,再经粉碎制得饲料用磷酸氢钙。其
2H3PO4+2CaCO3→2CaHPO4?2H2O+2CO2↑
二段中和法以萃取磷酸为原料需进行净化。净化磷酸多用石灰石粉分步沉淀。即在第一段将石灰石悬浮液的70%~75%加人中和器与萃取磷酸进行中和反应,使其中的40%~65%P2O5沉淀出来,经过滤后,把滤液送到第二段中和器,再加入剩余的石灰石悬浮液进行中和反应,沉淀出饲料用磷酸氢钙,经过滤,滤饼送去干燥,制得饲料用磷酸氢钙。其
2H3PO4+2CaCO3→2CaHPO4?2H2O+2CO2↑
4.复分解法将合乎中和要求的磷酸二氢钠、磷酸氢二钠混合液送入带高速搅拌装置的反应器中,再将稍少于化学反应理论量的提纯脱色的氯化钙溶液在高速搅拌下加入进行混合。然后先以较高的速度加入提纯脱色的纯碱溶液进行中和反应,当pH值上升到4以后,降低加碱速度,采用加加停停的办法,用混合指示剂测定终点(甲基红和甲基蓝混合指示剂由紫变淡绿色)。
反应结束后,经漂洗,加稳定剂(硫酸镁和焦磷酸钠),再漂洗,离心脱水,气流干燥,气流粉碎,制得牙膏用磷酸氢钙成品。其
4H3PO4+3Na2CO3→2NaH2PO4+2Na2HPO4+3H2O+3CO2↑
2NaH2PO4+CaCl2→Ca(H2PO4)2+2NaCl
Ca(H2PO4)2+Na2CO3→CaHPO4+Na2HPO4+H2O+CO2↑
Na2HPO4+CaC12→CaHPO4+2NaCl
骨炭盐酸法首先将不能提取有机化工产品的杂骨、骨渣在900℃以上的高温下炭化完全。将炭化骨渣中的铁渣、石块拣出,用水配成悬浮液,加入盐酸进行酸解。将酸解液用纯碱调至pH2,以除去部匆铁、氟离子等杂质,同时加入漂白粉脱色和进一步除铁。过滤至无色透明液体。控制溶液相对密度为1.26(25℃)、pHl.3—1.5。将上述溶液在60℃以下用提纯脱色的纯碱溶液进行中和反应。中和好的料液经初洗,加入硫酸镁和焦磷酸钠稳定剂,陈化20 min,再水洗至成品氯离子合格,经离心脱水、干燥、粉碎,制得牙膏用磷酸氢钙成品。其
Ca3(PO4)2+6HCl→2H3PO4 4→3CaC12
H3PO4+Na2CO3+CaCl2→CaHPO4+2NaCl+H2O+CO2↑
5.不过滤不脱氟一段中和法 将40~80目的磷矿粉和15%~20%盐酸经计量后加入带搅拌萃取器中,磷矿粉与盐酸反应生成磷酸和氯化钙,反应后的料液经萃取后溢流人中和器中,加入一定量的石灰乳溶液(氧化钙80 g/L)或用200目石灰石粉悬浮液在50℃以下进行中和至Ph=4~5,使PO43-完全沉淀。得到的沉淀经增稠沉降后离心分离,并再经水洗涤,制得肥料用磷酸氢钙成品。其
Ca5F(PO4)3+10HCl→3H3P04+5cacl2+HF↑
2H3PO4+Ca(OH)2→Ca(H2PO4)2+2H2O
Ca(H2PO4)2+Ca(OH)2→2CaHPO4?2H2O
磷酸一钙法将过磷酸钙加水搅拌于(35±5)℃下浸取10~15 min,然后离心分离,弃去磷石膏,得到磷酸一钙溶液,加入氯化钠(按每升溶液加氯化钠约40g)进行脱氟,控制脱氟温度在(45±5)℃,搅拌30 min,然后沉降约1h。将脱氟后的磷酸一钙溶液,加入含氧化钙80 g/L的石灰乳溶液进行搅拌中和,控制Ph值在2~2.5左右,中和温度不高于40℃,生成磷酸氢钙沉淀,经离心分离,制得肥料用磷酸氢钙成品。
产品信息 [重量] 500g [颜色] 白色 危险性类别 [危险性类别] 非危险品
客服太给力了,当天发,神速阿
