多组分聚合物玻璃化转变的自由体积模型
化学先生 / 2019-09-19
高柳素夫(Takayanagi) 等人以玻璃化转变的自由体积理论为基础,提出了聚合物共混物玻璃化转变的自由体积模型,其基本要点是高分子实现链段运动,共混物中必须提供许多自由体积为儿十埃的小体积元。对相容的聚合物共混物,体系中的自由体积是公用化的。即所有的小体积元都同时适用于两种聚合物的链段运动;对于工艺相容或力学相容的体系,自由体积是部分公用化,共混物中贝有局部区城(界面层)自由体积是公用的。
因此,完全相容的体系两种聚合物具有相同的自由体积分数(f),而工艺相容的共混体系,两组分仍有不同的自由体积分数。图5-5是各种共混体系自由体积分数分布函数的示意。图中PM曲线是力学相容体系,其两组分的自由体积分数分别为fA(P)和fB(P); PFM曲线是完全相容体系,只有一个自由体积分数(f); S曲线表示完全不相容体系: MH曲线表示基本相容体系。图中所有曲线的组分含量相等,都是50%。

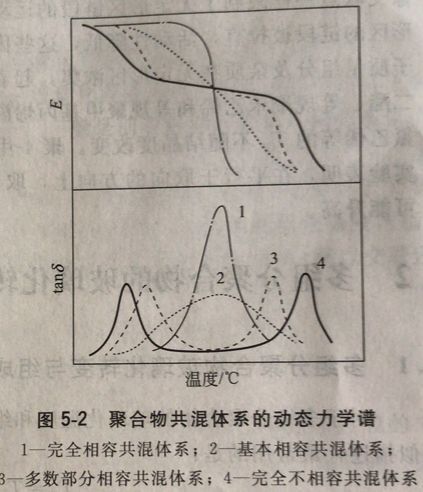

运用自由体积模型的理论可以对图5-2动态力学谱中的各种曲线做出较为满意的解释。由于相容多组分聚合物体系中两组分具有相同的自由体积分数(f),它们实现玻璃化转变时的自由体积分数(fB)当然也是相同的。这样,两种聚合物必然在大致相同的温度下实现链段运动或链段冻结,在动态力学谱上就只有单一的损耗峰。对于力学相容的多组分聚合物,如橡胶增韧塑料体系,由于两组分有一定程度的相容,橡胶相中渗透有部分塑料相的分子或链段,塑料相中也必然混有一些橡胶相的分子或链段。
我们知道,橡胶相处于高弹态,其大分子的自由体积分数fB比处于玻璃态的塑料相的fA要大得多。这样,在力学相容的共混体系中,橡胶相的fB(P)自然要小于单组分橡胶的自由体积分数fB(S)。同样,由于有都分橡胶分子混人塑料相,使得塑料相的fA(P)比单组分塑料的fA(S)要大。因为不同聚合物在玻璃化转变时的自由体积分数fg是大致相同的,即fg是个定值。因此,自由体积分数降低的聚合物组分要达到fg值,必须比原聚合物实现玻璃化转变时的温度有所升高。相反,fA(P)增大时,Tg有所降低。这就可解释力学相容体系橡胶相的玻璃化转变,比单组分橡胶在更高的温度区出现,而共混物中塑料相的玻璃化转变,比单一组分塑料的Tg移向更低的温度区。并且,随着两种聚合物组分相容程度的增加,两个Tg愈加靠拢,完全相容就成为一个Tg。
