锦纶是我国聚酰胺纤维的商品名称，又叫做尼龙或卡普隆，是目前世界上产量最大、应用范围最广、性能比较优良的一类纤维。

       聚酰胺类纤维品种很多，我国主要生产锦纶－6、锦纶－66、锦纶－1010等，其中锦纶－1010是我国工人阶级和科技人员在毛主席革命路线指引下，利用国内资源——农副产品蓖麻油作原料，独创生产的一个新品种。

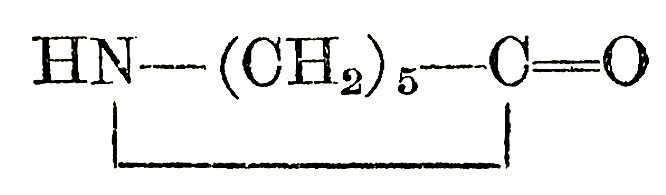

       为什么要在锦纶后面加上不同的数字呢？这是因为锦纶一般是由二元胺和二元羧酸经缩聚而成的。这样，我们习惯上就用前面数字代表所用二元胺单体的碳原子数，后面数字代表二元羧酸的碳原子数，例如锦纶－66就是由己二胺和己二酸缩聚而成的。如果是由单一的内酰胺制成的话，就用一个数字来表示，例如，锦纶－6就是由单体己内酰胺

制成的。

       工业上生产锦纶－66常以苯酚为原料，经氢化后还原成环己醇，然后用硝酸进行破环氧化，即得己二酸。将己二酸进行氨化、脱水、氢化后，就可制得己二胺。

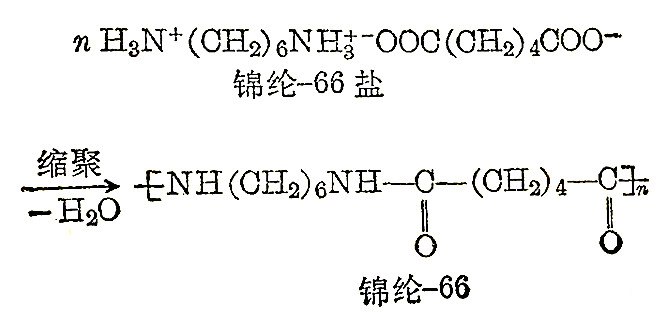

       如果己二胺和己二酸任一原料过量，都会使大分子端基变为过剩原料的官能团，使缩聚反应终止，产物的分子量降低，这样的高聚物是不能用来纺丝成纤维的。为此，必须严格控制缩聚反应中二元胺和二元酸的克分子比，将己二胺和己二酸预先制成锦纶－66盐，然后在一定温度和压力下，不断除去其中水分，进行缩聚反应。

这样得到的高聚物其分子量约在1．2万～1．5万之间，可以直接纺丝，或经铸带、切片后纺丝。

       近年来，由于应用苯酚生产的产品越来越多，苯酚的需要量也越来越大，因而生产己二酸逐渐转向由环己烷的氧化法来制造；也有不少单位采用丁二烯或糠醛路线来制取己二胺。

       聚酰胺纤维最突出的性能是强度大，弹性和耐磨性好。其强度比棉花大2～3倍，耐磨性高10倍，但比棉花轻35％。当我们考察了聚酰胺纤维的分子结构以后，这些性能是不难理解的。因为在长链分子中存在有酰胺基，在酰胺基之间可以通过氢键的作用，而使大分子间的相互作用力大大加强，如下面锦纶－66分子结构所示：

这就保证了纤维的强度；另一方面，分子链上又有许多亚甲基（—CH2—），这些亚甲基不象涤纶上的苯环那样僵硬、刚性，相反，容易发生内旋转，比较灵活，而使纤维柔软并富有弹性。一般说来，凡是强度大，又富有弹性的纤维，其耐磨性总是好的。因此，广泛用来制造袜子、绳索、轮胎帘子线、运输带等需要经受摩擦的物品。

       锦纶不仅质轻，强度高，而且不怕海水浸蚀，不发霉、不受蛀，故在军工及民用上用来制作降落伞、宇宙飞行服、渔网等。

       锦纶的基本结构是酰胺键，它在酸性介质下容易发生水解反应，生成含—COOH、—NH2的化合物，所以不适宜于制造耐强酸的过滤布。其次，—CH2—容易被氧化而使大分子断裂，使纤维颜色发黄，强度下降，故锦纶织物不宜在日光下曝晒，但加入耐光剂，织物耐光性有较大改进。

       至于弹力锦纶丝则是由普通锦纶丝经高速度加拈－热定型－退拈等后处理后，即得伸缩性很大的弹力丝。
