钨的化学性质相似于钼和铬，钨亦是变价元素之一（2－6价），其中以6价最为稳定，在大多数化合物中均以阴离子WO₄^2-形式存在．比色测定钨的常用方法有以下两种，应用无机试剂的硫氰酸盐法和应用有机试剂的二硫酚法，虽然用于比色测定钨的其他有机试剂还很多，但应用并不普遍．

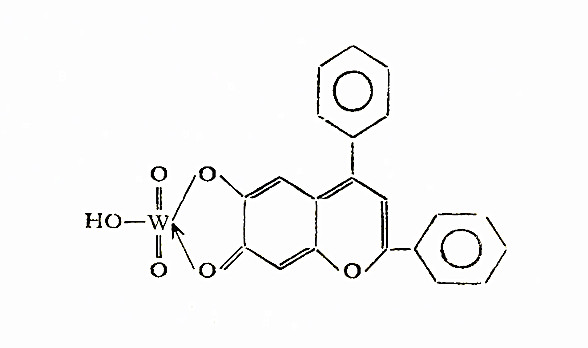

       在有机显色剂中，目前以二羟基二苯基苯并吡喃酮与钨（Ⅵ）的反应最灵敏，曾测得该络合物在pH0－0．5时，摩尔吸收系数等于9．3×10⁴（λ＝535毫微米），其络合物结构为：

       在有柠檬酸盐和0．02％的动物胶作保护胶体存在的20％乙醇溶液中，使用该试剂可直接在水相中光度测定钨，这时（pH＝2）其摩尔吸收系数等于3．9×10⁴（λ＝500毫微米）．钨浓度在～2微克／毫升以下遵守Beer定律．下列元素不干扰测定（毫克数）：Ni（0．2）、Co（1．0）、Ca（0．4）、Zn（1．0）、Cu（0．1）和Mn（0．5）．以EDTA和巯基乙酸为掩蔽剂时，10微克以下的钼和少量的Fe、Al、V、Ti、Zr、Hf、Sn和Ge皆无干扰；但Nb和Ta必须预先分离．

       偶氮茋在pH≤1时与钨的反应也很灵敏（ε₅₇₄＝6．4×10⁴），但反应进行得很慢，而且又不能加热，加热时络合物发生分解．

       钨的胶束增敏光度法测定，可用棓因为显色剂，以CTMAC为活性剂．

       二硫酚法
       在酸性溶液中且有亚锡存在时，二硫酚能与钨（在此可能为5价）形成难溶于水的蓝绿色络合物，后者能被醚及氯仿等有机溶剂所萃取．它的螯合物在乙酸戊酯中的吸收曲线在图Ⅷ－24中（见钼一文），即其最大吸收位于640毫微米处，摩尔消光系数1．92×10⁴．

       应用该方法比色测定钨时有干扰，故测定前必须将钼分离除去，或用硫化物沉淀法，或用二硫酚萃取法．

       试剂和溶液：
       1．二硫酚  0．5％酸酸戊酯溶液；2．钨标准溶液  含W1毫克／毫升．溶解1．7900克Na₂WO₄·2H₂O于适量水中，在容量瓶中加水至1升．制作标准曲线时根据需要再进行稀释；3．氯化亚锡  在1：1盐酸中的10％溶液：4．乙酸戊酯．
       测定步骤：
       1．钼的分离    取钨量不超过250微克的分析溶液一份（含钼量大致相同），蒸发至干，残渣溶解在1．9N盐酸中后，加入体积与此溶液相同的二硫酚乙酸戊酯溶液1份萃取半分钟，萃取液用1．9N盐酸溶液洗涤一次，将洗涤液合并入原始溶液中备测定钨用，有色的萃取液可供测定钼用；2．钨的测定    经分离除去钼的水溶液（体积约15毫升左右）加入10毫升浓盐酸，5毫升氯化亚锡和20毫升二硫酚的乙酸戊酯溶液，将分液漏斗浸在水浴中加热至80℃，并进行萃取，萃取液冷却后经浓盐酸洗涤后移入50毫升容量瓶，用乙酸戊酯稀释至刻度．在640毫微米处（或用蓝绿色滤光片）进行比色测定．以溶剂为比较液．

       棓因－CTMAC 增敏法
       在酸性溶液中，有氯化十六烷基三甲胺（TMAC）存在下，W（Ⅵ）与棓因形成紫色的络合物，最大吸收位于590毫微米处，其吸光度比之无CTMAC存在时高8倍．吸光度在pH2．0－3．8的范围内保持一定，络合物在室温下保持稳定，钨含量在0－13微克／毫升时遵守Beer定律．Fe（Ⅲ）、Bi（Ⅲ）、Al（Ⅲ）和Ge（Ⅳ）引起正误差，IDA和EDTA对反应无影响，用作掩蔽剂消除金属离子的干扰．

       试剂和溶液：
       1．棓因  1×10^-3M的甲醇溶液；2．CTMAC溶液  1×10^-2M CTMAC的20％甲醇溶液；3．缓冲溶液  氨基乙酸－盐酸缓冲溶液（pH2．35）；4．钨（Ⅵ）标准溶液  钨酸250毫克溶于1M NaOH溶液5．0毫升中，加水稀至100毫升．然后适当稀释至5．0×10⁴M的浓度使用．

       测定步骤：取含钨酸130微克以下的试液，加入2．0毫升1×10^-2M CTMAC溶液、2．0毫升缓冲溶液、2．0毫升1×10^-3M棓因溶液，加水至总量10．0毫升．于40－50℃放置60分钟，以水为参比于590毫微米测量吸光度．
