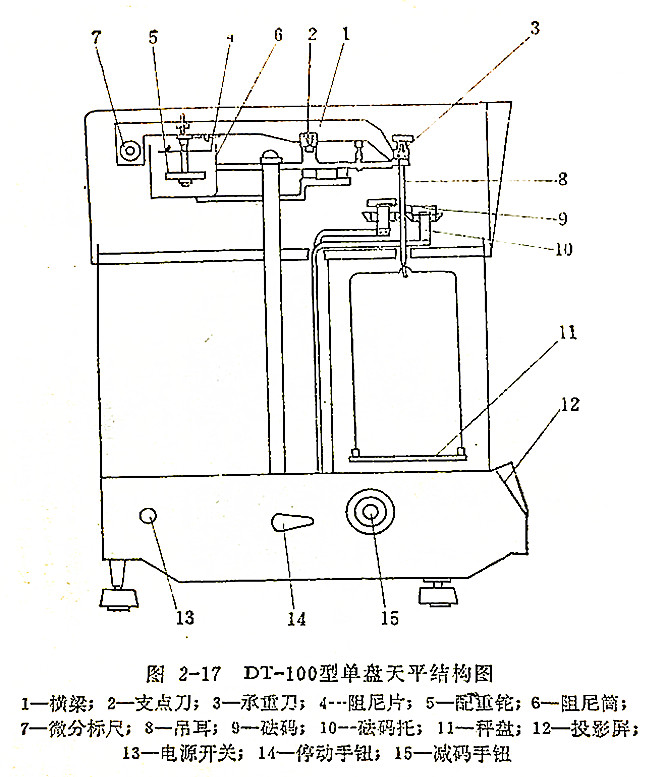

我们以DT－100型单盘天平（北京光学仪器厂生产）为例，介绍单盘天平的构造、安装和使用方法。天平结构见图2－17。

       单盘天平的构造可分为外框部分、起升部分、横梁部分、悬挂系统、光学读数系统、机械减码装置六个部分。

       1．外框部分

       在底板部分安装其它各部件，底板下面有电源变正器、电源转换开关、停动轴、减码装置、调零装置及微读机构。停动手钮左右两边各一个，控制同一个停动轴，左右手都可开关天平。秤盘在中央，左右都有玻璃推门，供取放被称物用。

       天平罩起隔气流、防尘、保持天平温度稳定的作用。天平顶盖可向上举起而打开，上有隔开的小室及散热孔，可防止因灯泡发热引起横梁温度变化。

       天平底板下有三个脚，前面两个可调节。水准器位于底板前面。

       2．起升部分

       起升部分的作用是支撑横梁和悬挂系统，实现天平的开关动作。停动手钮向操作者方向转90°，天平全开，横梁可在0~100分度范围内自由摆动，停动手钮向后转30°，横梁可在一个很小的范围内（10～15分度）摆动，这种状态称为“半开”。天平“半开”时转动减码手钮进行减码操作，不会使天平刀子受损伤。

       3．横梁部分

       横梁由硬铝合金制成，支点刀和承重刀由人造白宝石制成，硬度和寿命均比天然玛瑙好，横梁尾部是标尺。配重铊主要起横梁平衡作用。配重铊上有阻尼片。横梁上垂直方向的螺丝是感量铊，水平方向的螺丝是平衡铊。平衡铊用于调节天平的零点，感量铊是调整感量用的。

       4．悬挂系统

       悬挂系统由承重板（下有承重刀垫）、砝码架、称盘组成。砝码架的槽中可放置16个圆柱形的砝码，组合成99．9克范围内任意质量。砝码为整体结枃以保证其质量稳定。

       5．光学读数系统

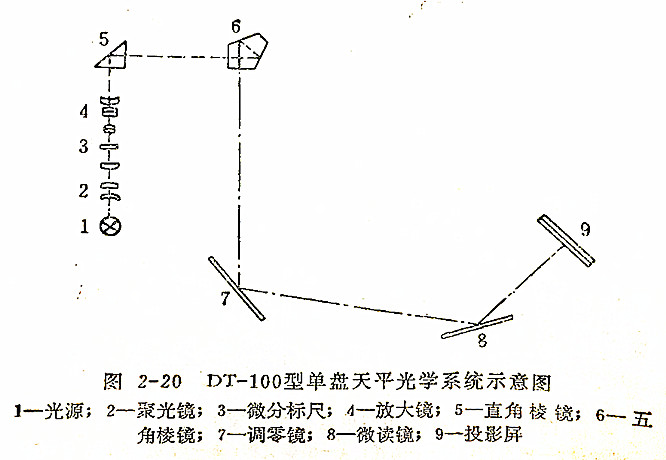

       光学读数系统是将微分标牌进行放大以便读数的机构。光路示意图见图2－20。

       灯泡1发出的光经聚光镜2聚焦在天平横梁一端的微分标尺3上，标尺读数经放大镜4放大68倍左右，再经直角棱镜5一次反射，五角棱镜6二次反射，经调零反射镜7、微读反射镜8反射成象于投影屏9上。

       转动调零手钮可改变调零反射的角度，在6分度以内调整零点，如超过此范围，调整平衡铊以调整零点。

       通过调零微读手钮改变微读镜的角度可以读出标尺上1分度（代表1毫克）的十分之一的数值，即微读轮转0～10分度相应于投影屏上标尺的1个分度。

       6．机械减码装置

       由减码手钮控制三组不同几何形状的凸轮，凸轮传动使减码杆起落，托起砝码实现减码动作。同时在读数窗口示出减去的砝码的质量。
