【泡沫胶】360多功能聚氨酯泡沫填缝剂

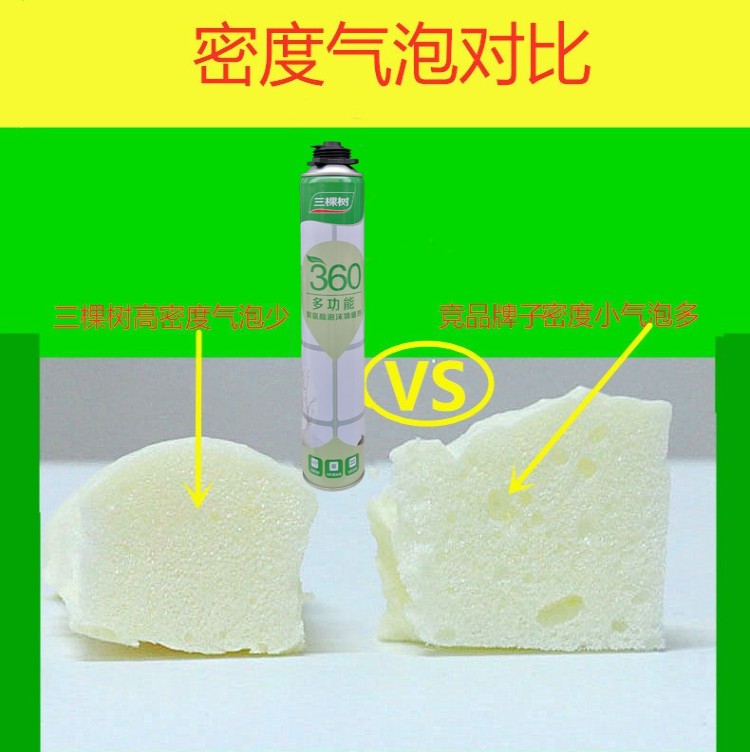

中文名称:泡沫胶,360多功能聚氨酯泡沫填缝剂English names:Multifunctional polyurethane foam filler,styrofoam产品介绍:360多功能聚氨酯泡沫填缝剂采用前发泡技术,除具有发泡胶的通性外,更以超长延长米和高膨胀倍数的特点,在施工过程中有效果提高工作效率和节约成本。本品是自膨胀、湿汽固化、具有强粘结、闭孔结构的弹性泡沫,用于构件伸缩缝及孔洞的填充、密封、粘结等。产品特点:0苯0重金属 100%不含氟利昂,粘性强。产品用途:360多功能聚氨酯泡沫填缝剂适用于各类管道的密封、隔热、保温、堵漏、墙边、屋顶和围护板的收边密封;室内各处的固定、粘接、填充、绝缘等。
泡沫胶使用方法:1、施工前去除表面的浮灰、油污、湿度、50%以下时施工表面喷少许水、否则材料本身会出现烧心、大孔现象;2、使用前上下摇匀料罐60秒,然后将胶枪安装到料罐上,施胶时始终保持料罐竖直向下;3、垂直缝隙自下而上施工,填满至缝隙的70%即可;4、泡沫固化后,切除多余泡沫;5、泡沫本身不抗紫外线,所以建议在固化的泡沫表面用其它材料涂装,如硅胶,石膏或油漆(施胶24小时后涂装)。
注:1、泡沫固化前可用专用清洗剂清除;2、泡沫表干消粘时间为10分钟左右,60分钟后可以切割,并在3-5小时达到稳定。聚氨酯填缝剂罐的正常使用温度为5~+40℃,最佳使用温度18~25℃。低温情况下,建议将本品在25~30℃环境中恒温放置30分钟再使用,以保证其最佳性能。固化后的泡沫耐温范围为-35℃~80℃。聚氨酯填缝剂属湿固化泡沫,使用时应喷在潮湿的表面,湿度越大,固化越快。未固化的泡沫可用清洗剂清理,而固化后的泡沫应用机械的方法(沙磨或切割)除去。 固化后的泡沫受紫外光照射后会泛黄,建议在固化后的泡沫表面用其他材料涂装(水泥砂浆,涂料等)。
氨酯泡沫填缝剂,俗称发泡剂、发泡胶、PU填缝剂,是气雾技术和聚氨酯泡沫技术交叉结合的产物。当物料从气雾罐中喷出时,泡沫状的聚氨酯物料会迅速膨胀并与空气或接触到的基体中的水分发生固化反应形成泡沫。固化后的聚氨酯泡沫填缝剂泡沫具有填缝、粘结、密封、隔热、吸音等多种效果,是一种环保节能、使用方便的建筑材料,可适用于密封堵漏、填空补缝、固定粘结,保温隔音,尤其适用于塑钢或铝合金门窗和墙体间的密封堵漏及防水,使用也越来越广泛。
360多功能聚氨酯泡沫填缝剂制备报道一、CN201611213415报道了一种聚氨酯泡沫填缝剂,所述聚氨酯泡沫填缝剂主要由以下重量份的原料组成:官能度为3的聚醚多元醇、官能度为2聚酯多元醇和多甲基异氰酸酯混合物200份,二甲醚60 份,二丁基锡二月桂酸6份,有机硅酮泡沫稳定剂7份,三氧化氯和氧化锑复合物5份,聚丙烯酸、聚丙烯酰胺和聚甲基丙烯酸水凝胶混合物3份,聚丙烯酸、聚丙烯酰胺和聚甲基丙烯酸 水凝胶混合物按照重量1∶1∶1.5混合。相比现有技术,增加了聚丙烯酸、聚丙烯酰胺和聚甲基丙烯酸水凝胶混合物的粘性剂,其粘性相比现有技术的填充剂提高35%。一种聚氨酯泡沫填缝剂的制备方法,将按重量份配比好的聚氨酯预聚体,发泡剂,催化剂,泡沫稳定剂、阻燃剂与粘合剂混合,在常温下搅拌均匀,装入压力容器。报道二、CN201410773472.0报道了一种一次发泡的单组份聚氨酯泡沫填缝剂的 制备方法。该方法使用复合催化剂及加入偶联剂,能够提高泡沫凝胶速度,快速成型,并加 入有机溶剂使单组份聚氨酯泡沫填缝剂在施工使用时,喷出泡沫迅速膨胀固定,能够一次 发泡定型90-100%,并且膨胀率高,增大发泡体积。
合成复合催化剂在配有恒温水浴装置,并装有温度计、滴液漏斗、机械搅拌的200ml三口烧瓶中,加 入65.6克2-甲基己酸,开启搅拌。在滴液漏斗中,加入1,8-二氮杂二环-双环(5,4,0)-7-十 一烯77克,在控制温度10℃,缓慢滴加入三口瓶中,30分钟滴毕。升温至90℃,反应2小时后, 降温至室温,过滤,得到复合催化剂。
产品信息 [重量] 500g [颜色] 白色
